一、概述：

1、本產品設計采用了JB/T8853-2001所規定的各項技術規范。

2、本產品使用范圍：高速軸轉速不大于1500轉/分鐘。齒輪傳動圓周速度不大于20米/秒。工作環境溫度-40℃~45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本產品可用于正、反兩個方向運轉。

3、主要用于冶金、礦山、運輸、建筑、化工、紡織、造紙、食品、塑料、橡膠、工程機械能源等工業傳動領域。

二、特點：

1、齒輪和軸類零件采用了高強度合金鋼材質。齒輪經滲碳、淬火、磨齒工藝加工。齒輪精度為GBl0095-88.6級。齒面硬度HRC58-62。

2、傳動效率高：單級大于96.5%，雙級大于93%，三級大于90%。

3、整機具有體積小、承載能力高、傳動平穩、噪聲低、效率高等特點。產品性能已達到世界先進水平，可替代同類進口產品使用。

三、減速機的型號及相關參數：

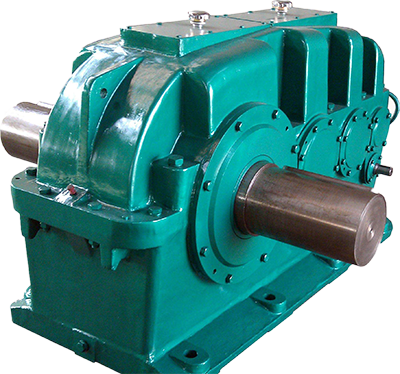

1、型號有：ZDY單級圓柱齒輪減速機，ZLY兩級圓柱齒輪減速機，ZSY三級圓柱齒輪減速機，

ZFY四級圓柱齒輪減速機。

2、規格有：

單級:80、100、125、160、200、250、280、315、355、400、450、500、560。

兩級：112、125、140、160、180、200、224、250、280、315、355、400、450、500、560、630、710。

三級：160、180、200、224、250、280、315、355、400、450、500、560、630、710。

四級：180、200、225、250、280、320、360、400、450、500、560、630、710、800。

3、表示方法示例：

注：D表示單級，L表示兩級，S表示三級，F(xiàn)表示四級，Y表示采用硬齒面齒輪

4、轉向規定：配置逆止器的減速機只允許單向運轉，轉向規定為：面對輸出軸，輸出軸順時針運轉為“S”，逆時針運轉為“N”。
